Esquema del artículo y ruta de lectura

Antes de entrar en detalles técnicos, conviene saber qué vas a encontrar y cómo aprovecharlo. Este artículo está organizado para que puedas saltar a lo que más te interese, pero también para que, si lo lees de principio a fin, construyas una comprensión sólida y utilizable de la soldadura láser. El objetivo es combinar rigor con ejemplos prácticos, evitando jergas innecesarias. Aquí te presento el esquema con una explicación de cada parte y sugerencias de lectura según tu perfil.

– Panorama y fundamentos: te ofrece una base clara sobre qué es un láser de soldadura, cómo se genera el haz y qué fenómenos físicos permiten unir materiales. Útil si vienes de procesos convencionales (TIG, MIG/MAG, resistencia) y quieres traducir conceptos.
– Tipos de máquinas y modos de operación: revisa las configuraciones disponibles (manual, semiautomática, robotizada, de banco), diferencias entre láser continuo y pulsado, y los elementos que determinan la precisión y la velocidad.
– Comparativa con otros procesos: analiza ventajas, límites y compromisos frente a alternativas. Incluye criterios de decisión basados en coste total, calidad, distorsión y exigencias de acabado.
– Aplicaciones y parámetros clave: entra en materiales comunes (aceros, aluminio, cobre, plásticos técnicos), geometrías y ajustes de proceso (potencia, foco, velocidad, gas) con cifras orientativas y consejos para evitar defectos.
– Costes, ROI, seguridad y hoja de ruta: cierra con números que importan, riesgos que hay que gestionar, y una guía paso a paso para evaluar y adoptar la tecnología sin sobresaltos.

Si eres responsable de producción, te sugiero leer primero la comparativa y el apartado de costes para despejar dudas de viabilidad, y luego volver a los fundamentos. Si eres de ingeniería de procesos o calidad, empieza por fundamentos, sigue con tipos de máquinas y termina con parámetros y defectología. Si tienes un taller que busca agilizar trabajos de chapa delgada o piezas de precisión, te interesará especialmente la sección de aplicaciones, donde se discute tolerancia de ajuste, aportación de material y control térmico.

A lo largo del artículo encontrarás:
– Listas breves con puntos de control para la puesta a punto.
– Cifras orientativas (potencia, velocidad, espesores) pensadas como punto de partida, no como recetas cerradas.
– Advertencias de seguridad esenciales y notas sobre mantenimiento preventivo.
– Mini casos de uso que ilustran decisiones reales (por ejemplo, cuándo optar por cordón por conducción frente a penetración tipo keyhole).

Con este mapa, puedes avanzar con confianza y, sobre todo, con criterio. La idea es que termines con una visión accionable: saber qué preguntar a proveedores, cómo probar sobre materiales propios y qué indicadores medir para concluir si la soldadura láser encaja en tu operación.

Fundamentos: cómo funciona la soldadura láser y de qué depende su calidad

La soldadura láser une materiales concentrando energía luminosa en un punto muy pequeño. El láser (habitualmente de fibra o de CO₂, y en ciertos casos diodo o pulsado) emite a longitudes de onda típicas alrededor de 1,03–1,07 μm (fibra/YAG) o 10,6 μm (CO₂). Esa radiación se enfoca con ópticas para lograr diámetros de mancha en el rango de decenas a centenares de micras, elevando la densidad de potencia hasta niveles que funden localmente el material. Según la intensidad y la focalización, el proceso opera en dos regímenes: conducción (baño poco profundo, cordón fino) o keyhole (penetración profunda mediante cavidad de vapor).

Componentes esenciales de una máquina típica:
– Fuente láser (100 W a varios kW para metalurgia; desde fracciones de vatio a decenas de vatios en microensamble).
– Óptica de entrega y enfoque (fibras, colimadores, lentes; calidad de haz y parámetro M² influyen en la finura del punto).
– Sistema de movimiento (galvanómetros, ejes CNC, robots, o empuñadura manual con seguimiento).
– Gas de protección (argón, nitrógeno o helio) para blindar el baño y estabilizar el cordón.
– Enfriamiento y control (chillers, sensores de potencia, cámaras o piro-sensores para monitoreo).
– Enclosure y seguridad (clase 4, interlocks, visores con filtro adecuado).

Los resultados dependen de:
– Absorción del material a la longitud de onda: aceros inoxidables absorben bien a 1 μm; aluminio y cobre reflejan más, exigiendo mayor densidad de potencia o estrategias como pretratamiento y ajuste de foco.
– Potencia y tiempo de interacción: con 500–2000 W y velocidades de 20–120 mm/s se consiguen cordones en chapas de 0,5–3 mm; en chapa muy delgada, velocidades de metros por minuto son posibles.
– Tolerancia de ajuste: la soldadura láser prefiere gaps pequeños (a menudo ≤0,1–0,2 mm) para evitar colapsos del baño o falta de fusión; el aporte de alambre puede ampliar el margen.
– Posición de foco: pequeños desfases (±0,2–0,5 mm) pueden cambiar radicalmente la penetración y la estética del cordón.
– Gestión térmica: la zona afectada por el calor suele ser estrecha, lo que reduce distorsión, pero exige control para prevenir fisuración en aleaciones sensibles.

Dos efectos prácticos marcan la diferencia. Primero, la alta densidad de energía minimiza el calor total introducido, reduciendo deformaciones y retrabajos. Segundo, la estabilidad del haz y el control digital permiten repetibilidad elevada, siempre que la sujeción y la limpieza superficial acompañen. En ensayos industriales se observa reducción de aporte térmico frente a TIG del orden de 2–5 veces para uniones equivalentes, con cordones de menor ancho y buena estética, si el ajuste es adecuado y el gas está correctamente dirigido.

Tipos de máquinas y modos de operación: manuales, de banco y robotizadas; continuo vs. pulsado

El mercado ofrece configuraciones que responden a necesidades distintas. Las unidades de banco con mesa XY son populares en electrónica de potencia, sensores y micromecánica, donde se requieren puntos precisos, trayectorias complejas y visión integrada. Los sistemas manuales con pistola de soldadura han ganado espacio en calderería fina y reparación, por su flexibilidad para cordones largos y accesos complicados. Y en líneas de alto volumen, la combinación de láser de fibra de potencia con robots o cabezales sobre rieles permite ciclos rápidos y trazabilidad.

Diferencias clave entre opciones:

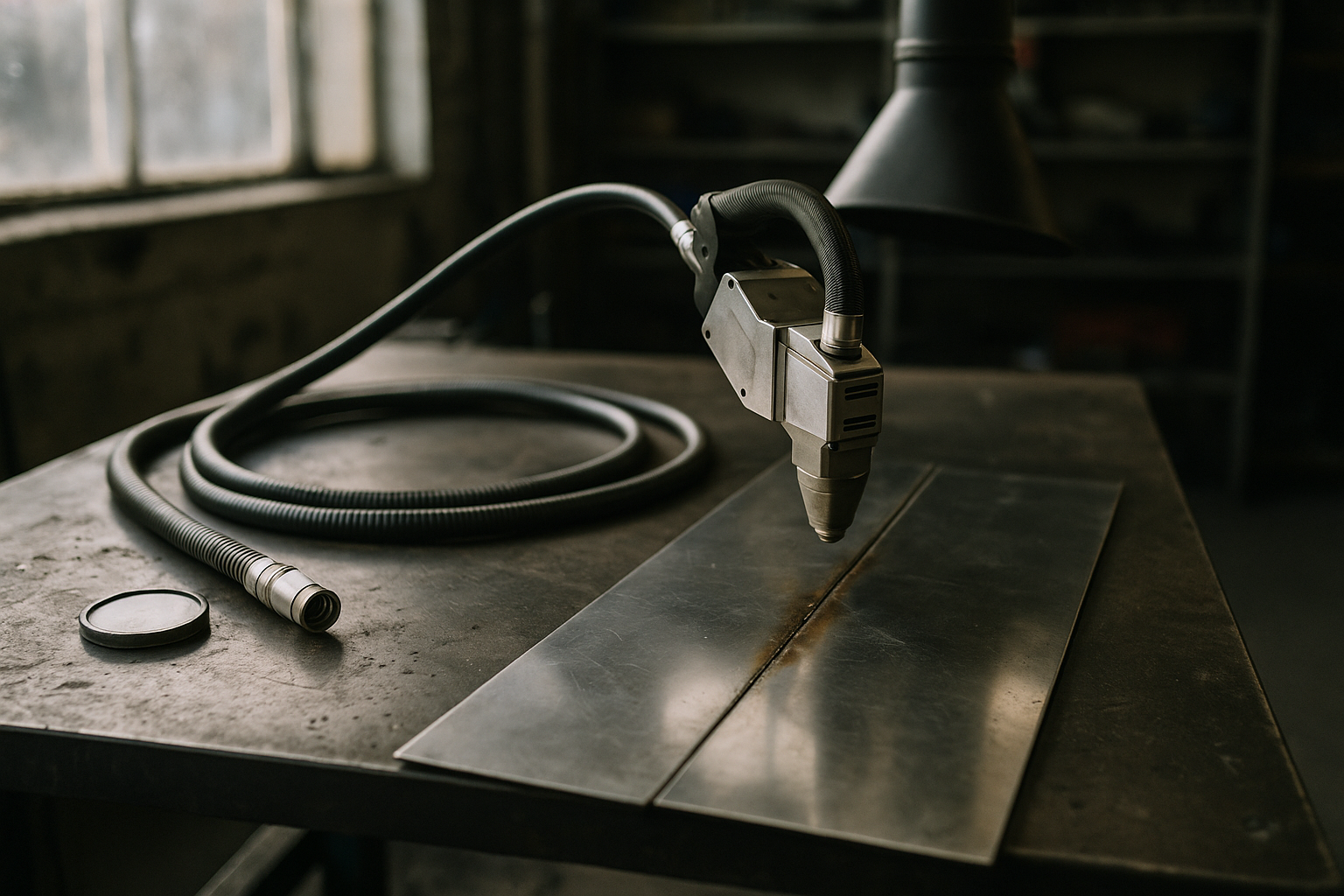

– Manual portátiles: movilidad y puesta en marcha ágil; adecuados para espesores finos a medios (por ejemplo 0,5–4 mm) con aportación opcional. Requieren entrenamiento para mantener la distancia y ángulo del cabezal.
– Estaciones de banco: máxima precisión, integración con visión, mesas motorizadas y control fino de foco. Idóneas para piezas pequeñas, cordones cortos y microensamble.
– Robotizadas/CNC: repetibilidad y velocidad en series largas; útiles para geometrías 3D y trayectorias exigentes, con monitoreo in situ.

El modo de emisión importa. Láser continuo (CW) entrega potencia estable, favoreciendo cordones uniformes y soldadura por conducción o keyhole sostenida. Láser pulsado (microsegundos a milisegundos) permite controlar el aporte térmico en puntos discretos, útil en componentes sensibles al calor o en materiales delgados donde el colapso es un riesgo. En pulsado, la energía por pulso (por ejemplo 1–50 J) y la frecuencia (Hz–kHz) determinan la solidez de la unión y la estética; en continuo, la combinación de potencia y velocidad define la penetración y el ancho del cordón.

Comparando con procesos convencionales, emergen compromisos:
– Frente a TIG: mayor velocidad y menor distorsión; menor tolerancia a gaps grandes sin aporte y algo más sensible a reflectividad superficial.
– Frente a MIG/MAG: cordones más estrechos y limpios, con menos rebaba; menor consumo de material de aporte, pero mayor exigencia en preparación.
– Frente a resistencia por puntos: posibilidad de cordones continuos y sellados; no requiere electrodos a contacto, aunque el costo inicial del láser es más alto.
– Frente a brasado: uniones metalúrgicas con penetración real; menos dependencia de aleaciones de aporte, pero atención a fisuración en aleaciones tratadas.

En términos de mantenimiento, los sistemas láser demandan limpieza de ópticas, alineación y control de enfriamiento; a cambio, no hay boquillas consumibles como en GMAW ni electrodos que se desgasten como en resistencia. Para seleccionar, piensa en volumen, geometría, tolerancias y cultura de calidad de tu equipo; ahí se decide si un cabezal manual, una celda flexible o una estación dedicada es la opción más coherente con tus piezas y plazos.

Aplicaciones, materiales y parámetros de proceso: de la chapa delgada a los microensambles

La soldadura láser se ha consolidado donde la precisión, la limpieza y el control térmico marcan la diferencia. En estructuras de chapa delgada, carcasas, intercambiadores, marcos y elementos de instrumentación, el cordón estrecho reduce el repaso y preserva acabados superficiales. En componentes de movilidad, sensores y paquetes de baterías, la posibilidad de automatizar trayectorias complejas con baja distorsión es un valor claro. Y en dispositivos de medida o fluidos, la estanqueidad de cordones continuos y la trazabilidad digital ayudan a cumplir requisitos normativos.

Materiales comunes y notas prácticas:
– Aceros inoxidables austeníticos y ferríticos: buena absorción a 1 μm; cordones limpios con gas de protección y foco controlado; riesgo de distorsión moderada, mitigable con fijación y estrategia de cordón.
– Aceros al carbono y de baja aleación: respuesta estable; atención al pre/post-tratamiento si hay sensibilidades a dureza o HAZ; velocidades competitivas.
– Aluminio (series 5xxx/6xxx): mayor reflectividad y conductividad; conviene mayor potencia o menor velocidad; aporte de alambre puede evitar porosidad y falta de fusión; gas inerte adecuado.
– Cobre y aleaciones: alta reflectividad; parametrización fina o longitudes de onda alternativas; útil para terminales, colectores y barras, con riesgos de salpicadura si la energía no se estabiliza.
– Plásticos técnicos: con láseres adecuados y técnicas de transmisión, ofrecen uniones limpias sin agregados, aunque requieren compatibilidad óptica de las piezas.

Parámetros orientativos (punto de partida que debes validar sobre tus piezas):
– Potencia: 300–1500 W para 0,5–2 mm; 2–6 kW para 2–6 mm, según absorción y velocidad.
– Velocidad: 10–120 mm/s en cordones finos; en microensamble, barridos a cientos de mm/s con potencias menores; en chapa muy delgada, metros por minuto con enfoque preciso.
– Diámetro de foco: 50–400 μm según óptica; spots pequeños maximizan densidad pero reducen tolerancia a desfases.
– Posición de foco: ligeramente por debajo de la superficie para penetración estable en keyhole; al ras o por encima para conducción y estética.
– Gas: argón y nitrógeno son habituales; helio mejora estabilidad en algunos materiales, con mayor coste.

Control de calidad y defectología:
– Porosidad: mitigable con limpieza, parámetros estables y aporte si el gap es inevitable.
– Fisuración en caliente: atención en aluminios y aceros endurecibles; estrategia térmica y aleación de aporte compatibles.
– Falta de fusión/undercut: indica baja densidad de potencia o foco mal posicionado; corrige potencia/velocidad y ángulo del cabezal.
– Proyección/salpicadura: reduce energía pico o mejora el blindaje de gas.
– Verificación: inspección visual, corte macro, pruebas de fuga para estanqueidad, y en producción, monitoreo de señal (cámaras, fotodiodos) para detectar variaciones.

La clave es iterar con cupones de prueba representativos, medir resultados y documentar ventanas de proceso. Una vez fijados los parámetros, la repetibilidad del láser permite sostener calidad con pocas correcciones, siempre que las condiciones de sujeción, limpieza y suministro de gas se mantengan constantes.

Costes, ROI, seguridad y decisiones: cuándo conviene adoptar la soldadura láser

Hablar de láser es hablar de inversión y de retorno. El desembolso inicial puede ir desde decenas de miles hasta varios cientos de miles de euros, según potencia, automatización y sensores. A eso se suman costes operativos: electricidad (eficiencia eléctrica de los láseres de fibra suele ser alta frente a tecnologías antiguas), gas de protección, mantenimiento de ópticas y consumibles mínimos. En contrapartida, el proceso reduce retrabajos, consumibles de aporte y, con frecuencia, horas de mano de obra por pieza gracias a velocidades superiores y menor acabado posterior.

Cómo estimar el ROI con números:
– Ciclo: compara el tiempo por cordón frente a tu proceso actual; no es raro ver reducciones de 30–70% en chapas delgadas.
– Desperdicio: mide caída de scrap por distorsión o falta de fusión; el control térmico y la repetibilidad suelen bajar rechazos.
– Capacidad: calcula piezas/turno con el cuello de botella actual; si un láser desbloquea el paso crítico, su contribución al throughput nace ahí.
– Coste de calidad: menos rebaba y menor distorsión implican menos lijado, pulido o realineado.
– Formación: incluye horas de entrenamiento para operadores y responsables de proceso; una curva de aprendizaje breve acelera beneficios.

Seguridad es innegociable. La mayoría de sistemas de producción son clase 4: requieren enclosure o cabina con interlocks, gafas certificadas con densidad óptica acorde a la longitud de onda, control de reflectancias en materiales brillantes y extracción de humos. Buenas prácticas incluyen: revisar integridad de fibras y lentes, limpiar ópticas con protocolos adecuados, verificar alineamientos, y realizar auditorías periódicas. Jamás operes sin blindaje ni ignores cartelería de área; la energía de un láser invisible a 1 μm puede causar daños en milisegundos.

¿Cuándo conviene adoptarla?
– Si trabajas con espesores finos a medios y necesitas estética y baja distorsión.
– Si tus lotes requieren automatización y trazabilidad digital.
– Si el acabado posterior consume demasiado tiempo por cordones anchos o proyección.
– Si los gaps pueden controlarse o si puedes integrar aporte de alambre con seguimiento.
– Si buscas cordones estancos en carcasas o conductos.

¿Cuándo pensarlo dos veces?
– Uniones muy gruesas (más allá de 8–12 mm en una sola pasada) sin planificación de multipaso o preparación especial.
– Piezas con gran variación de gap donde la aportación no sea viable.
– Materiales extremadamente reflectivos sin medidas específicas o fuentes adecuadas.
– Entornos sin posibilidad de implementar cerramientos y protocolos de seguridad.

Conclusión y hoja de ruta: empieza con muestras de tus piezas críticas, define métricas (tiempo de ciclo, distorsión, rechazo, acabado), y realiza pruebas con diferentes configuraciones. Si los resultados confirman ahorros y calidad, avanza a una celda piloto con procedimientos claros y formación. La soldadura láser no es una varita mágica, pero bien aplicada se convierte en una herramienta fiable para producir con precisión, repetibilidad y tiempos competitivos.
